產品概述

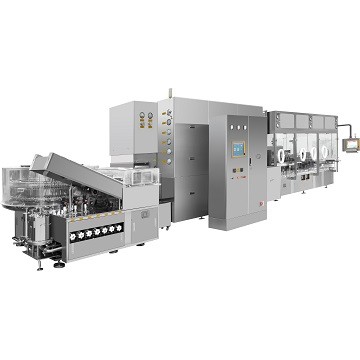

ALXI-Ⅲ型安瓿洗烘灌封聯動線由QCL系列立式超聲波洗瓶機，ASMR隧道式熱風循環滅菌烘箱，AGF系列立式灌裝封機組成，也可單機使用。適用于1-20ml規格的安瓿水針的生產，能完成噴淋注水、超聲波粗洗、瓶外壁水沖洗、瓶?jì)缺谶B續二次循環水沖洗、一次吹氣、一次新鮮水沖洗、連續二次吹氣、瓶外壁吹氣、預熱、烘干滅菌去熱原。冷卻、前充氣、灌裝、后充氣、預熱、封口等二十多道工序。該聯動線是我公司經過多年的努力，在消化吸收國外技術的基礎上，融合自有專利技術研發而成的新型生產線。
性能特點
◆洗瓶機采用機械手夾瓶。適用1-20ml規格安瓿；
◆洗瓶采用水氣噴針往復跟蹤插入方式，清洗效果好，節約能源。并設有針架防抖動裝置，提高噴針插入瓶子的準確度，減少斷針現象發生；
◆洗瓶整個水氣管路、噴針完全獨立分開，避免了交叉污染，符合GMP規范要求；
◆洗瓶機出瓶螺桿前加裝緩沖塊，有保護螺桿，減少碎瓶作用；
◆洗瓶機出瓶采用整體進口同步帶，連接撥瓶塊輸送安瓿，運行穩定可靠；
◆烘箱采用熱風循環加熱，溫度均勻，節能；
◆烘箱設有防突然斷電保護功能，運行安全；
◆烘箱可配循環水冷裝置，不損耗房間風量，減少房間的壓差不平衡的風險，降溫效果好；
◆烘箱可配壓差自動平衡調節系統，減少房間和烘箱的壓差不平衡造成的高溫段偏移，灌裝間洗烘間溫度升高等一系列的問題；
◆烘箱設有DOP檢測接口(包括風壓，風速，塵埃粒子檢測口)；
◆烘箱冷卻段可帶滅菌功能(FDA特選)；
◆烘箱網帶可帶超聲波及CIP在線清洗系統；
◆烘箱內腔可進行全方位、多角度高壓水沖洗；
◆立式灌封機進瓶用勻速撥輪代替扇形撥塊，減少破瓶率；
◆灌封機采用進口同步帶轉瓶齒輪箱代替老式轉瓶箱，磨損小，運行可靠；
◆灌封機配針頭架，鉗架自動鎖定裝置；
◆灌封機可選配陶瓷泵、不銹鋼泵、蠕動泵；
◆灌封機的灌裝形式可選配伺服灌裝系統。
整線采用PLC總控制、變頻器、觸摸屏控制技術，運行穩定可靠。觸摸屏可顯示各單機的運行動態，各控制點的水壓、氣壓、風壓、溫度等顯示。各開
關狀態和故障顯示，故障自我診斷和故障分析及排除方法，使整個生產過程達到自動化控制，聯線具有三機自控平衡裝置，保證生產均衡可靠。
根據客戶的需要，還可供選配：
◆西門子、施耐德、三菱、臺達等品牌控制系統；
◆水、氣壓力、水溫及超聲波強度、塵埃粒子、風速在線檢測、報警、記錄、打印系統；
◆ORABS、CRABS、無菌隔離器系統。
技術參數
| 產品型號 | QCL100+ASMR620+AGF8/1-20 | QCL100+ASMR620+AGF10/1-20 | QCL100+ASMR620+AGF12/1-10 | QCL100+ASMR620+AGFD12/1-20 | QCL100+ASMR620+AGF16/1-5 |
|---|---|---|---|---|---|
| 適用規格 | 1-20ml (國際安瓿) | 1-20ml (國際安瓿) | 1-10ml (國際安瓿) | 1-20ml (國際安瓿) | 1-5ml (國際安瓿) |
| 生產能力(pcs/h) | 1-2ml: 22,000 5ml: 16,000 10ml: 11,000 20ml: 6,000 |
1-2ml: 24,000 5ml: 18000 10ml: 15,000 20ml: 8,000 |
1-2ml: 28,000-30,000 5ml: 20,000 |
1-2ml: 12,000-30,000 | 1-5ml: 38,000-40,000 |
| 澄明度(%) | > 99 | > 99 | > 99 | > 99 | > 99 |
| 灌封合格率(%) | ≥ 99(標準溶液) | ≥ 99(標準溶液) | ≥ 99(標準溶液) | ≥ 99(標準溶液) | ≥ 99(標準溶液) |
| 灌裝精度(%) | ≤ ±2.5 | ≤ ±2.5 | ≤ ±2.5 | ≤ ±2.5 | ≤ ±2.5 |
| 新鮮水耗量及壓強 | 耗量:0.4-1.0cbm/h 壓強: 0.2mpa |
耗量:0.4-1.0cbm/h 壓強: 0.2mpa |
耗量:0.4-1.0cbm/h 壓強: 0.2mpa |
耗量:0.4-1.0cbm/h 壓強: 0.2mpa |
耗量:0.4-1.0cbm/h 壓強: 0.2mpa |
| 凈化壓縮空氣耗量及壓強 | 耗量:30-75cbm/h 壓強: 0.15mpa |
耗量:30-75cbm/h 壓強: 0.15mpa |
耗量:30-75cbm/h 壓強: 0.15mpa |
耗量:30-75cbm/h 壓強: 0.15mpa |
耗量:30-75cbm/h 壓強: 0.15mpa |
| 滅菌溫度(°C) | 300-350 | 300-350 | 300-350 | 300-350 | 300-350 |
| 設計排風量(m3/h) | 4100 | 4100 | 4100 | 4100 | 4100 |
| 燃氣耗量及壓強 | 耗量: 1.5-2.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.5-2.5cbm/h 壓強: 0.2-0.3mpa |
| 氧氣耗量及壓強 | 耗量: 1.2-1.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 壓強: 0.2-0.3mpa |
耗量: 1.2-1.5cbm/h 壓強: 0.2-0.3mpa |
| 外形尺寸(LxWxH) (mm) | 9940 × 2003 × 2445 | 10100 × 2260 × 2455 | 10100 × 2260 × 2455 | 10100 × 2260 × 2455 | 10600 × 2260 × 2455 |
| 重量 | 7500 | 7500 | 7500 | 7500 | 7500 |
| 電容量 | 380V50hz, 71kw | 380V50hz, 71kw | 380V50hz, 71kw | 380V50hz, 71kw | 380V50hz, 71kw |
